試験

軸直角加振試験

衝撃型振動試験(NAS3350およびNAS3354に準拠)
<<試験条件>>
      所定の振動(振動数1,750~1,800rpm)
      インパクトストローク19mm、ストローク11mm
      過振振動加速度 20G
      をボルト軸直角方向に30,000サイクル(約17分)
 試験機関:滋賀県工業技術総合センター

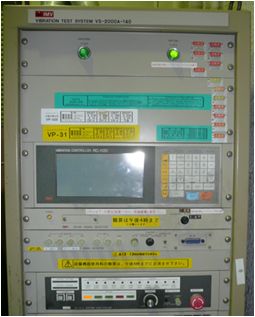

 試験装置:IMV製振動試験機 VS-2000A-140
合格基準
 ボルト・ナットが360度(1回転)以上ずれないこと。
 試験終了時、ナットに割れや亀裂が入っていないこと。



<軸直角加振試験ビデオ>

ビデオのダウンロード WMV形式    MPEG4形式はこちら
上記を右クリックして「対象をファイルに保存」を選択してください。
試験体: ナット:M12×P1.75(SUS304)
座 金: M12×t1.5(SUS304csp1/2H)
ボルト: M12×P1.75×L60(SUS304)

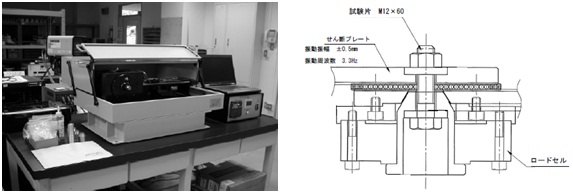

ねじゆるみ試験

試験機関: 滋賀県工業技術総合センター
試験装置: JUV-TYPE(JUNKER式)
        ケイエステイ株式会社
        製造:島津試験機サービス(株)
準拠規格: DIN 65151

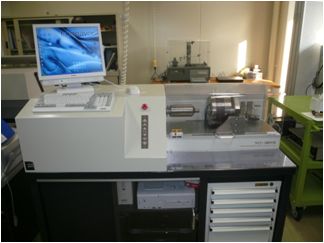

軸力測定試験

試験機関: 滋賀県工業技術総合センター
試験装置: NST-500NM
      日本計測システム株式会社
